Sistemas para medição de camadas úmidas e ou secas
A SpecMetrix dedica-se a pesquisar, desenvolver, projetar e fabricar equipamentos para a medição absoluta da espessura de camadas de revestimentos aplicados sobre os mais variados produtos no mercado. As camadas podem ser classificadas em filmes finos e ou revestimentos, as características que as diferenciam são intuitivas, um filme fino é uma camada de valor absoluto da sua altura muito pequeno. Podemos visualizar com clareza um filme fino presente em embalagens como em caixas de leite, que chegam a ser imperceptíveis aos olhos, mas quando rasgamos ou cortamos a embalagens notamos a presença de uma película plástica. Já as camadas convencionais podem ser facilmente percebidas em embalagens metáicas as mais variadas, internas e externas, como por exemplo a camada protetora de verniz interno e externo as latas de bebidas.O mercado mundial há algum tempo se ocupou em medir através de processos de medições baseados no peso da camada dos revestimentos, o que no caso do filme fino, apresenta potencial problema.A Sensory Analytics (SpecMetrix) nasceu impulsionada pela escassez de processos de medições confiáveis e que atendessem todas as demandas impostas pelo mercado, espessuras de camadas de filmes finos e maiores.Diante disto a Sensory Analytics lança no mercado sob a marca SpecMetrix a solução que dividiria a mercado em passado e futuro em termos de processos de medição de espessuras de camadas, ou seja, um processo de medição baseado na luz, fazendo uso do comportamento luminoso ao penetrar a camada, refratar e refletir nos diferentes revestimentos. O processo todo ocorre sem contato com a amostra, resolvendo definitivamente os questionamentos sobre o processo baseado em peso, permitindo que 100% da amostra possa ser escaneada, fazendo a medição absoluta em nanômetros convertíveis em microns e unidades de peso.Todos os sistemas fabricados nas versões on-line e off-line, compostos com robustos sistemas ópticos, as medições são feitas à base de 150medições/segundo, garantindo inigualável qualidade de medição, ou seja, o futuro já chegou no mercado de medições de revestimentos com a SpecMetrix fornecendo aos seus usuários a tecnologia que já aponta como a refência para os processos de medições de revestimentos.A SpecMetrix consolida-se no mercado como o futuro, pois além de oferecer equipamentos para medição de espessura absoluta de camada seca também o faz quando a camada ainda está úmida, atendendo demandas de medições quando a camada estiver úmida e ou quando já estiver seca.
Atuamos com soluções de alto impacto nas seguintes indústrias
- Aeroespacial e defesa
- Automotiva
- Eletrônica e médica
- Embalagens metálicas
- Revestidores de bobinas metálicas
- Embalagens flexíveis e processamento rolo a rolo

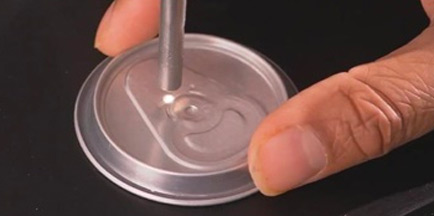

Sonda para medição em laboratório de camadas de verniz em tampas
A tecnologia de medição baseada na luz utiliza o princípio da refração e reflexão luminosa que ao ser impulsionada verticalmente numa superfície qualquer com uma camada de revestimento, seja um verniz, uma tinta e ou outro revestimento translúcido, produzirá como resultante interferência luminosa que será utilizada para fazer a medida absoluta da altura da camada.
Unidade para medição em laboratório de camadas de revestimentos
Composto de hardware e software, o sistema é portátil, de fácil manuseio, interface amigável, vem na versão tela sensível ao toque, o usuário poderá visualizar todas as medições de forma gráfica e ou em tabelas contendo o resultado medido.
Os dados são armazenados e podem ser integrados aos sistemas de qualidade dos clientes para serem usados em modelos estatísticos cuja finalidade é ofertar ao usuário informações para melhoria do processo, controle e tomada de decisões.
A medição independe do substrato onde estiver aplicado o revestimento
ACS – Flex para medição em laboratório ou linha com uma estação de medição
O ACS – Flex apresenta a sonda de leitura flexível, permitindo medir todos os pontos críticos de uma lata e ou tubos. Esta família de equipamentos pode ser fornecida no formato com uma estação de medição, dez e ou doze estações de medição ao mesmo tempo. Um ponto crítico de medição em latas é o que denominamos RIM, o sendo é programado para fazer a medição da camada de verniz presente nesta posição.
Ao mesmo tempo, o sensor pode ser programado a aproximar-se da parede da lata e fazer a medição em todo contorno dela.
Da mesma forma que a medição foi feita no externo da lata, podemos comandar o sistema para fazer medições internas de parede e dome.
Excelente solução para montagem em linha de produção para controle de revestimento com amostragem de 10 e ou 12 latas, ao mesmo tempo
O mesmo princípio de medição pode ser aplicado para medições em linha (on-line) de camadas de revestimentos aplicados em bobinas de alumínio e ou de aço. Os sistemas on-line são compostos por sensores robustos, projetados para a aplicação industrial, permitindo ajuste fácil do foco luminoso, montagem mecânica simples e com possibilidade de vários pontos de medição ao mesmo tempo.
Três sondas montadas em uma estrutura que permite movimentação horizontal, de acordo com a necessidade do cliente para atende medições em diferentes pontos da chapa.
O painel de controle é projetado para uso industrial, robusto e flexível ao ser montado, permitindo ao usuário operação fácil, rápida visualização dos resultados medidos e total controle de todas as receitas inseridas no sistema. O sistema vem preparado para espelhamento onde o cliente verificar necessidade, ou seja, os protocolos de comunicação são de fácil manuseio. Sistema de medição on-line transversal, a medição será executada na forma de uma senoide, onde um sensor faz a medição completa na parte superior e o outro na parte inferior da chapa, garantido medição de 100% de todo o revestimento aplicado.
Dois sensores montados na entrada de um envernizadora, neste caso, a medição ocorre com o revestimento úmido. Os ganhos aqui são direto, baixo tempo de set-up de máquina, controle total da espessura da camada (100%) de tudo o que é produzido.
Se o revestimento for um primer e aplicado somente numa face, também temos a solução um único sensor no top, fazendo medições em formato senoidal de 100% de todo o revestimento aplicado.
Caso o cliente necessite qualificar amostras de revestimentos como primer em laboratório, a versão DFQ-QA é a melhor solução em conjunto com o sistema de medição on-line.
