Tem fornos de reaquecimentos de placas, seja slab´s ou billet´s, que demandam o conhecimento do perfil térmicos. Os fornos utilizados para tal tratamento ao voltarem de manutenções requerem a confirmação da receita de temperatura para garantir que o produto chegue aos laminadores na condição mecânica correta para serem laminados. Além deste os sistema podem ser utilizados para melhoria continua de performance, redução de consumo de energia e qualidade.
As cerâmicas
De um modo geral requerem controle de temperatura de altíssimo nível, sistemas robustos devido aos longos tempos de processo e com alta precisão de medição.
Termógrafo Datapaq Kiln Tracker
Processo térmicos de 0°C a 1800°C

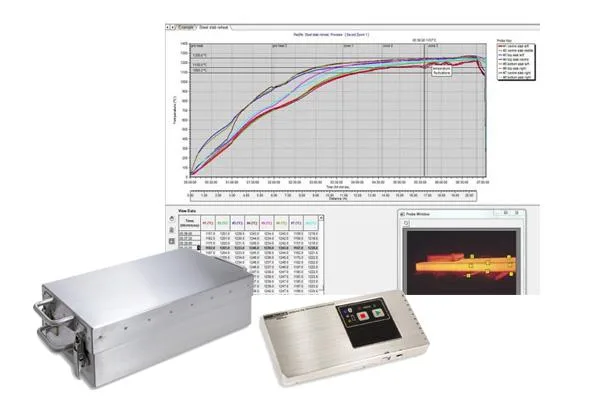

O Datapaq Kiln Tracker da Fluke Process Instruments apresenta o registrador de dados Datapaq TP6, opções de barreiras térmicas para fornos tipo túnel ou fornos a rolos, termopares adequados para a aplicação e o software Datapaq Insight™ para análise das curvas geradas.
Barreiras especificamente projetadas para processos de fabricação de pisos, telhas, azulejos, argila pesada, louças sanitárias e talheres. As barreiras são pequenas o suficiente para caber sob o carro do forno e têm capacidade térmica suficiente para suportar altas temperaturas durante o processo.
Desvende os mistérios do seu processo de fabricação Cerâmica
- Otimize a qualidade e a produtividade com monitoramento de temperatura ao longo do processo
- Meça com precisão as temperaturas da superfície e do núcleo em até 20 pontos nos produtos
- Verifique as conexões do termopar via Bluetooth usando o Datapaq Insight Mobile App
- Obtenha feedback imediato para configuração e solução de problemas com dados em tempo real
- Otimize o forno e economizando energia
- Projetado para processos de longa duração típicos da indústria de cerâmica, o Datapaq Kiln Tracker System permite que você obtenha perfis precisos de temperatura do núcleo e da superfície do produto, seja em tempo real e ou off-line
Data logger
O Datapaq TP6 é a solução perfeita para as aplicações de perfis de alta temperatura, sendo utilizado em uma caixa de aço inoxidável 316 e classificação IP67. Uma vez combinado com o software Datapaq Insight™, exibirá informações do registrador de dados em tempo real por meio do sistema opcional de rádio frequência (RF) ou por meio de conexões USB/Bluetooth padrão.
- Disponível em configurações de 10 e 20 canais e dois estilos de caixa.
- Resistente à água (classificação IP67).
- Comunicação via USB ou Bluetooth
- Telemetria em tempo real via USB, telemetria RF e Bluetooth.
- Otimize o forno e economizando energia
- Opções de bateria alcalina, NiMH e lítio.
- Compatível com o aplicativo Datapaq Insight™ para dispositivos móveis
Barreiras Térmicas
Projetada para ser montada sob as vagonetas dos fornos, as Barreiras Térmicas TB6000 são a melhor escolha para fornos tipo túnel. Seu design inovador permite facilidade de uso, tempos rápidos de configuração e remoção, bem como para atender processos de curta ou longa duração.
Para aplicações em fornos de rolos, a Fluke Process Instruments oferece barreiras térmicas com jaquetas d’água como isolamento cercado por uma manta de isolamento de fibra cerâmica. Além disso, as barreiras térmicas usadas nos fornos tipo túnel são totalmente à prova d’água e apresentam revestimento robusto de aço inoxidável 310 para resistir à corrosão.
O Software Datapaq Kiln Tracker
O Software Datapaq Insight™ é projetado para converter dados brutos em informações significativas que podem ser usadas. Todas as três opções de software fornecem uma interface amigável com o usuário, telas de ajuda sensíveis ao contexto e assistentes para auxiliar usuários novatos. Permite multi idiomas e compartilhamento de informações com toda a fábrica.
Os resultados do perfil térmico estão disponíveis em tela de fácil leitura, com várias ferramentas de análise, informando automaticamente sobre quaisquer parâmetros fora da tolerância. Além disso, um alarme de software avisa imediatamente sobre problemas no processo, permitindo que você tome medidas corretivas antes que ocorram danos ao produto.
Termopares para Kiln Tracker - Processo térmicos de 0°C a 1800°C
Os termopares utilizados com o sistema Kiln Tracker em processos de fabricação cerâmica, refratários, sanitários e materiais cerâmicos especiais, devem resistir a altas temperaturas. São em algumas aplicações considerados especiais e podem ser fornecidos nos tipos K, N, R, S e B. São termopares robustos adequados para uso em fornos tipo:
Roller Hearth Kiln
Hydro Kiln
Clay Bloc
Tunnel
Características Principais
Monitore as taxas de aquecimento e resfriamento no ponto de inversão de quartzo
Revise o posicionamento mímico para ver a posição exata dos queimadores, ventiladores, etc. em relação ao perfil
Monitore as escalas de taxas de push variáveis ao longo da execução
Gere relatórios de perfil certificados e rastreáveis para satisfazer todas as suas necessidades de documentação
Com recursos e software de telemetria, observe o perfil exato de temperatura em tempo real
O Datapaq Kiln Tracker Profiling System foi projetado para uso em processos de forno de cerâmica de alta temperatura e longa duração. Entre em contato conosco se tiver dúvidas sobre soluções para fornos e aplicações personalizados.
Fornos de Túnel
A verificação da temperatura para garantia da qualidade em fornos industriais tipo túnel e rolos é uma prática comum e um requisito para o processo. Com um Datapaq Kiln Tracker System é fácil levantar o perfil térmico dos fornos, com até 20 termopares para serem montados em diferentes pontos da carga, podendo serem inseridos no produto e ou deixados no ar para levantar o perfil térmico do ambiente. As curvas de temperatura também podem ser utilizadas para calibrar e otimizar as configurações de fornos. Esses sistemas são projetados para serem colocados sob o carro do forno e podem suportar processos de curta ou longa duração.
Fornos de Rolos
A verificação da temperatura para garantia da qualidade em fornos industriais tipo túnel e rolos é uma prática comum e um requisito para o processo. Com um Datapaq Kiln Tracker System é fácil levantar o perfil térmico dos fornos, com até 20 termopares para serem montados em diferentes pontos da carga, podendo serem inseridos no produto e ou deixados no ar para levantar o perfil térmico do ambiente. As curvas de temperatura também podem ser utilizadas para calibrar e otimizar as configurações de fornos. Esses sistemas são projetados para serem colocados sob o carro do forno e podem suportar processos de curta ou longa duração.
Aplicações:
- Cerâmica para piso e paredes
- Cerâmica de teto
- Tijolos vermelhos
- Blocos e peças pré moldados
- Vasos sanitários
- Pias para banheiro
- Catalizadores
- Cerâmicas especiais
